System oświetlenia szynowego Global Track 3F | 230V
Global Track 3F to trójfazowy system oświetlenia szynowego na napięcie sieciowe 230 V. W jednej szynie można zawiesić dowolną kombinację opraw, rozdzielić je na trzy niezależnie załączane obwody i w każdej chwili przestawić — bez ingerencji w instalację elektryczną. To od dawna ustalony standard, z którym spotkasz się w sklepach, galeriach i w mieszkaniach o otwartym układzie.
#showmore#
Ta strona opisuje system jako całość: jak działa szyna trójfazowa, jak planuje się jej przebieg, ile uniesie i na czym polega montaż. Konkretne oprawy oraz poszczególne komponenty znajdziesz na stronach powiązanych.
Jak działa system trójfazowy

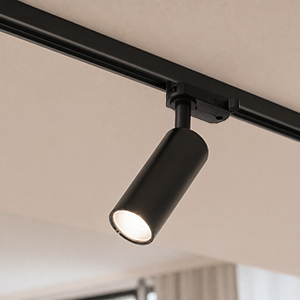

W szynie ułożone są obok siebie trzy przewody fazowe, neutralny i ochronny — razem pięć żył. Adapter oprawy styka się zawsze tylko z jedną fazą, a z którą, ustalasz przełącznikiem bezpośrednio na adapterze przy zakładaniu. Trzy oprawy na tej samej szynie mogą więc być sterowane trzema różnymi włącznikami.

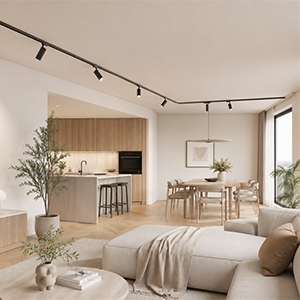

W praktyce oznacza to, że jednym systemem pokryjesz kilka scen świetlnych: jedną grupę na oświetlenie podstawowe, drugą na akcentowanie towaru albo obrazów, trzecią na światło nastrojowe. Przypisanie oprawy do grupy możesz przy tym zmienić w każdej chwili — wystarczy oprawę wyjąć, przełączyć fazę i włożyć z powrotem.
Szyna jednoobwodowa takiej możliwości nie ma i nie da się jej dołożyć później. Różnica tkwi w liczbie żył, czyli w samej szynie.
| Cecha | Jednoobwodowa 1F | Global Track 3F |
| Liczba niezależnych obwodów | 1 | 3 |
| Liczba żył | 3 (L, N, PE) | 5 (L1, L2, L3, N, PE) |
| Sterowanie scenami | wszystko naraz | trzy grupy osobno |
| Obciążalność | zależnie od typu | 3 × 16 A |
| Typowe zastosowanie | korytarz, mniejsze pomieszczenie | sklep, galeria, otwarty układ |
Jak zaplanować przebieg szyny
System składa się z prostych odcinków szyny i łączników, z których buduje się kształt. Do dyspozycji są łączniki proste w wersji krótkiej i długiej, łączniki L do narożnika pod kątem prostym, łączniki T do odgałęzienia oraz łącznik krzyżowy X do skrzyżowania dwóch tras. Łącznik elastyczny pozwala na niewielkie załamanie poza kątem prostym.
Przy projektowaniu zachowaj następującą kolejność:
- Narysuj rzut i zaznacz, co ma być oświetlone — regały, blat roboczy, obrazy, stół jadalny.
- Prowadź szynę równolegle do tego, co oświetlasz. Nad blatem kuchennym zwykle 60 do 80 cm od ściany, w sklepie równolegle do regałów.
- Ustal położenie zasilania — od niego zależy, czy użyjesz lewej, czy prawej końcówki zasilającej.
- Dobierz łączniki według kształtu trasy, a wolne końce zamknij zaślepkami.
- Dopiero na końcu licz metry i rozmieszczaj oprawy.
Pilnuj przy tym orientacji elementów. Wszystkie elementy muszą mieć przewód ochronny po tej samej stronie, inaczej adapterów w jednej części trasy nie da się osadzić. Właśnie dlatego łączniki dostarczane są w wykonaniu lewym i prawym.
Ile system uniesie
Szyna 3F-SS jest wymiarowana na 16 A na fazę, czyli mniej więcej 3 680 W na obwód i ponad 11 kW łącznie. To tyle, że zwykła instalacja się w tym nie mieści — rzeczywistym ograniczeniem jest zabezpieczenie obwodu zasilającego, a nie szyna.
Postępowanie jest proste: zsumuj moc wszystkich opraw w jednej grupie, porównaj z zabezpieczeniem obwodu, który tę grupę zasila, i zostaw sobie zapas — nie planuj powyżej 70 % wartości znamionowej. Przy oprawach LED to raczej formalność: dziesięć reflektorów po 20 W to 200 W, piętnaście opraw liniowych po 60 W to 900 W.
Sposoby montażu
Natynkowy
Szyna jest przykręcana bezpośrednio do sufitu. Najprostszy i najszybszy wariant, odpowiedni do większości wnętrz.
Podwieszany

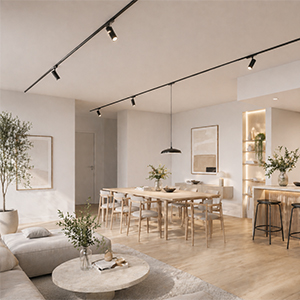

Szyna wisi na linkach na żądanej wysokości. Nadaje się do wysokich wnętrz, w których światło od sufitu by nie doświetliło, oraz nad stoły jadalne i lady sprzedażowe. Rozmieść linki tak, żeby szyna się nie uginała.
W suficie podwieszanym
Szyna jest umieszczona w płaszczyźnie sufitu podwieszanego. Wygląda najczyściej, ale trzeba ją uwzględnić już na etapie jego budowy.
Montaż krok po kroku
Podłączenie szyny do instalacji może wykonać wyłącznie osoba z uprawnieniami elektrycznymi, zgodnie z obowiązującymi przepisami. Zakładanie opraw do zamontowanej już szyny poradzi sobie każdy.
- Odłącz zasilanie i sprawdź próbnikiem, że obwód jest bez napięcia.
- Wytycz trasę na suficie, sprawdź położenie przewodów i nośność podłoża.
- Przymocuj szynę kołkami co około 50 cm albo zamontuj zestawy podwieszane.
- Połącz elementy i na bieżąco sprawdzaj, czy przewód ochronny jest po tej samej stronie.
- Podłącz końcówkę zasilającą, a wolne końce zamknij zaślepkami.
- Załącz zasilanie i zleć wykonanie pomiarów odbiorczych.
- Załóż oprawy, przełącznikiem na adapterze wybierz fazę i skieruj je.
Global Track czy system magnetyczny

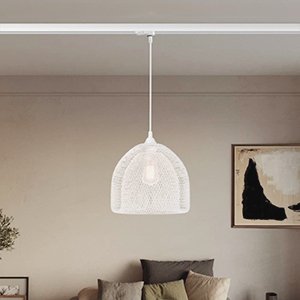

Global Track pracuje na napięciu sieciowym i nie potrzebuje zasilacza. Jego główną zaletą jest szerokość asortymentu: oprócz reflektorów i opraw liniowych zawiesisz na nim także dekoracyjne lampy i oprawki na klasyczne żarówki z trzonkiem E27 i E14.
Systemy magnetyczne pracują na bezpiecznym napięciu obniżonym, zwykle 48 V, i dlatego potrzebują osobnego zasilacza. Oferują subtelniejszą szynę do wpuszczenia w sufit podwieszany oraz oprawy trzymające się magnesem w dowolnym miejscu na długości, ale asortyment ogranicza się do opraw punktowych i modułów liniowych — dekoracyjnej lampy na nie nie założysz.
Systemy nie są ze sobą kompatybilne. Wybór systemu jest więc jednocześnie wyborem tego, jakich opraw będziesz mógł używać także za kilka lat.
Częste pytania
Czy system da się rozbudować później?
Tak i to jest jego główna zaleta. Szynę przedłużysz łącznikiem o kolejny odcinek, kształt zmienisz wymianą łącznika, a oprawy dokupisz w każdej chwili.
Czy na jednej szynie mogę mieć oprawy różnych marek?
Tak, o ile mają adapter do trójfazowej szyny 230 V. Global Track 3F to rozpowszechniony standard.
Jak poznać, do której fazy podłączona jest oprawa?
Po położeniu przełącznika na adapterze. Przełączenie to kwestia kilku sekund i nie wymaga narzędzi ani elektryka — wystarczy oprawę wyjąć z szyny i włożyć z powrotem.
Czy potrzebuję pomiarów odbiorczych?
Podłączenie szyny do instalacji jest ingerencją w instalację elektryczną, więc tak. Zakładanie opraw już nie.
Czy szynę można skrócić?
Standardowe elementy dostarczane są w stałych długościach i zalecamy złożenie trasy właśnie z nich. Skracanie jest ingerencją w wyrób i powinien je ocenić elektryk.
