Oświetlenie systemu PIKAS – zaprojektujemy i wykonamy na zamówienie

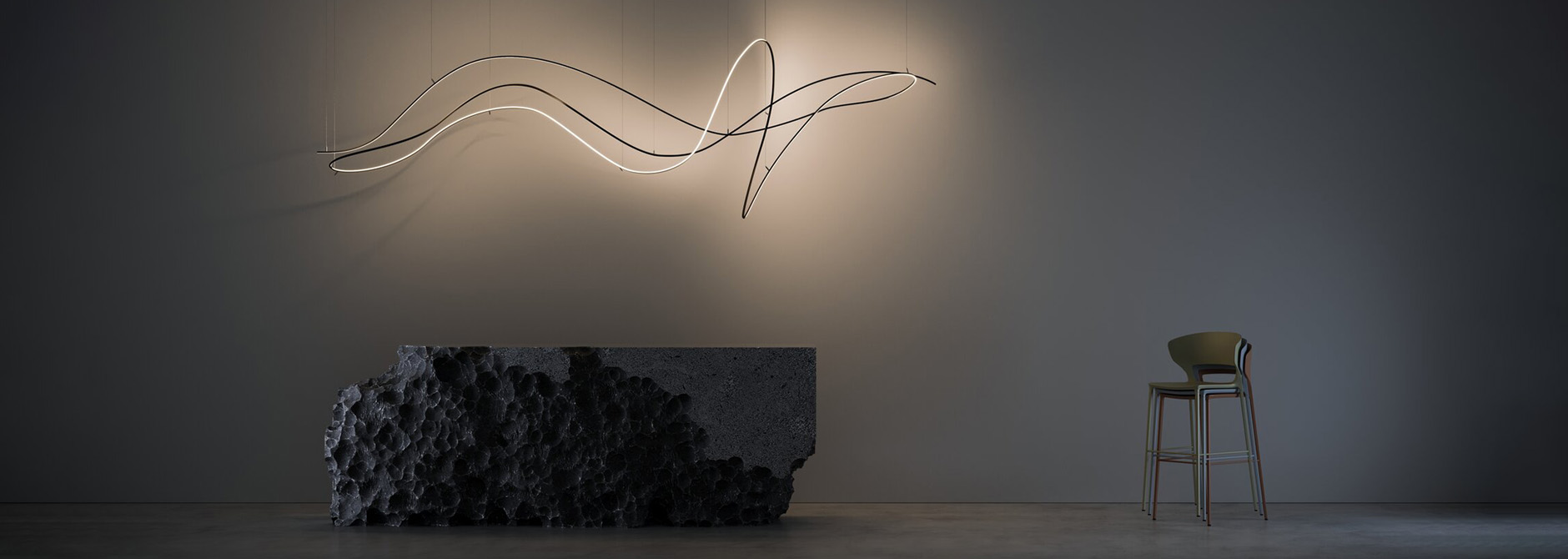

PIKAS od polskiego producenta KLUŚ to lampa wisząca na wymiar z giętego profilu aluminiowego, katalogowo do 220 × 400 cm. Profil łamie się w linię łamaną, więc zestaw zajmuje kilka płaszczyzn pod sufitem. Inny kształt produkcja ocenia indywidualnie na podstawie rysunku, więc linia może iść za układem konkretnego wnętrza.

#showmore#

W jakich wymiarach powstaje PIKAS?

PIKAS powstaje w dwóch wielkościach, 120 × 400 i 220 × 400 cm, obie o mocy 175 W. Mniejsza ma według producenta wymiary 4 000 × 1 200 × 1 200 mm, czyli cztery metry długości i po 1,2 metra na szerokość i wysokość. Masę i zakres długości zawiesia dołączymy do konkretnego zestawu, bo przy linii łamanej różnią się sztuka od sztuki.

Przekrój profilu jest subtelny, szerokość do 27 mm, więc linia nie ginie w widoku nawet w rozczłonkowanym wnętrzu. Wysokość profilu uzupełnimy do wybranej wersji.

Rysując, licz się z tym, że linia łamana ma inny obrys na rzucie i inny w widoku. Zestaw, który na rzucie wygląda zwarcie, w przekroju potrafi zająć ponad metr wysokości, i to właśnie ta wysokość rozstrzyga, czy da się pod nim przejść.

Gdzie projektuje się PIKAS?

Nad recepcję, do atrium, do sali konferencyjnej albo na klatkę schodową, gdzie jest miejsce na kształt i gdzie lampa ma być widoczna. Wymiar 120 × 400 cm pokazuje skalę całej serii, więc do zwykłego biura z sufitem na wysokości 2,7 m taki zestaw nie pasuje. Świeci prosto w dół, sufit zostaje nieoświetlony.

Światło w kilka stron mają Duże oprawy oświetleniowe systemu HELIX do zawieszenia w przestronnych pomieszczeniach, przy których producent podaje świecenie w dwie strony. Drobny pionowy akcent zamiast jednego dużego zestawu proponuje Oświetlenie pionowe systemu STALALIGHT. Przy sali konferencyjnej poproś o krzywą światłości i wartość UGR; bez nich zestawu w projekcie nie udokumentujesz.

Ile światła daje PIKAS i jak oddaje barwy?

Według karty PIKAS w wielkości katalogowej daje przy mocy 175 W strumień 5 650 lm przy 3000 K i 6 550 lm przy 4000 K. Ten strumień opublikowano dla mniejszej wielkości. Większy format 220 × 400 cm prowadzimy poza katalogiem producenta, podobnie jak część wersji sterowania; moc ma te same 175 W, a strumień do niego zamówimy w produkcji, zanim liczba trafi do obliczeń.

Wychodzi z tego mniej więcej 32 lumeny na wat, czyli wyraźnie mniej niż przy dużych zestawach wiszących tej samej marki, które trzymają się około 80 lm/W. PIKAS jest linią dekoracyjną, a nie głównym źródłem oświetlenia powierzchni, więc traktuj go jako uzupełnienie oświetlenia podstawowego. Barwy oddaje z indeksem CRI 90 w obu katalogowych temperaturach, przy 3000 i 4000 K.

Na jakie napięcie podłącza się PIKAS i czym się go steruje?

Podłącza się wprost do sieci 220 do 240 V AC, 50 do 60 Hz; zasilacz jest częścią lampy, więc do sufitu nie wkładasz osobnego źródła. Zależnie od zamówionej wersji steruje się magistralą DALI albo bezprzewodowo przez Zigbee czy Matter. Sterowanie bezprzewodowe przy tej serii dokładamy my, w katalogu producenta go nie ma.

Zasilacz (driver) i sterownik to nie to samo. Zasilacz robi prąd dla LED, sterownik dzieli ściemnianie na kanały. W wersji DALI adres nosi sam zasilacz i osobny sterownik odpada; przy bezprzewodowym Zigbee lub Matter sterownik dochodzi obok zasilacza jako druga skrzynka. Ile ramion ma się ściemniać osobno, tyle zasilaczy z własnym adresem trzeba zgłosić do produkcji. Adresy mieszczą się przy tym na jednej magistrali DALI, na którą wchodzą 64. Późniejsza zmiana oznacza ingerencję u producenta, więc podział na sterowane części należy do zamówienia od początku. Sterowniki znajdziesz w System sterowania DALI.

Pytaj też, gdzie w zestawie siedzą zasilacze i czy da się je wymienić bez rozbierania całej lampy. Przy zestawie zawieszonym nad schodami to dla serwisu ważniejsze niż deklarowana żywotność.

Jak PIKAS kotwi się w stropie?

Zestaw kotwi się w konstrukcji nośnej stropu, nie w suficie podwieszanym. Rodzaj zawiesia, liczba punktów, ich rozstaw i zakres długości zawiesia wynikają przy nietypowym kształcie z rysunku. Zamówimy je w produkcji, gdy tylko kształt zostanie zatwierdzony, a termin dostarczenia materiałów potwierdzimy od razu po przysłaniu rysunku.

Korpus jest aluminiowy, wykonanie odpowiada stopniowi ochrony IP20, a klasa ochronności to II, więc do lampy nie prowadzisz przewodu ochronnego. Do wyboru jest aluminium anodowane w srebrze i czerni oraz biały lakier. Żywotność producent podaje na 60 000 godzin według kryterium L80B50.

Ile przewodów pobiegnie do linii łamanej?

Do linii łamanej w wykonaniu katalogowym pobiegnie tylko przewód sieciowy, bo zasilacz siedzi w środku lampy. Kiedy na życzenie zmieniamy wypełnienie na wielokanałowe na 24 V, do linii pobiegnie o jeden przewód więcej, niż jest kanałów: taśmy na stałe napięcie mają wspólny biegun dodatni, więc jedna żyła jest wspólna, a jedna przypada na każdy kanał.

Przy wypełnieniu jednobarwnym są to dwie żyły, przy bieli strojonej trzy, przy RGBW pięć, a przy RGBWW sześć, bo tam własną żyłę ma każdy kolor i obie biele. Magistralę sterującą liczy się osobno. Pięciokanałowe sterowniki do RGBWW należą do grupy Lampy RGBWW.

O przekroju wspólnego przewodu decyduje przy 24 V dopuszczalny spadek napięcia, bo przy typowych długościach zasilania jest ostrzejszy niż nagrzewanie; wspólny przewód prowadzi przecież sumę prądów wszystkich kanałów. Właśnie dlatego wypełnienie wybiera się razem z trasą zasilania. Kiedy okablowanie jest gotowe, scenę dzienną i wieczorną przełącza się ze sterownika i do konstrukcji już się nie sięga.

Jak zamówić nietypowy kształt?

Żeby zamówić nietypowy kształt, wyślij nam szkic albo rysunek 2D. Produkcja oceni, czy kształt da się wykonać i jak podzieli się na segmenty do transportu, a potem powstaje cena i termin. Żebyś mógł narysować kształt od razu, zamówimy do twojego zadania trzy liczby: minimalny promień gięcia, minimalny kąt załamania i maksymalną długość niedzielonego elementu.

Termin realizacji nietypowego kształtu jest dłuższy niż przy wielkości katalogowej i potwierdza się dopiero po zatwierdzeniu rysunku, bo zależy od podziału na segmenty i od wykończenia powierzchni. Przy niestandardowym odcieniu licz się z dodatkowym czasem. Kształt opłaca się zgłosić już na etapie koncepcji, bo im wcześniej linia jest ustalona, tym wcześniej masz masę dla konstruktora i fotometrię do obliczeń.

Ciągły poziomy przebieg z elementów prostych i łukowych rozwiązuje Oświetlenie i moduły systemu SERPENT. Resztę katalogu znajdziesz w przeglądzie marki KLUŚ - Official Distributor, której jesteśmy oficjalnym dystrybutorem.

Masz kształt w głowie i nie wiesz, czy da się go wygiąć? Wyślij szkic na info@luxifer.pl albo zadzwoń pod +48 22 103 24 57.
