Oświetlenie i moduły systemu SERPENT

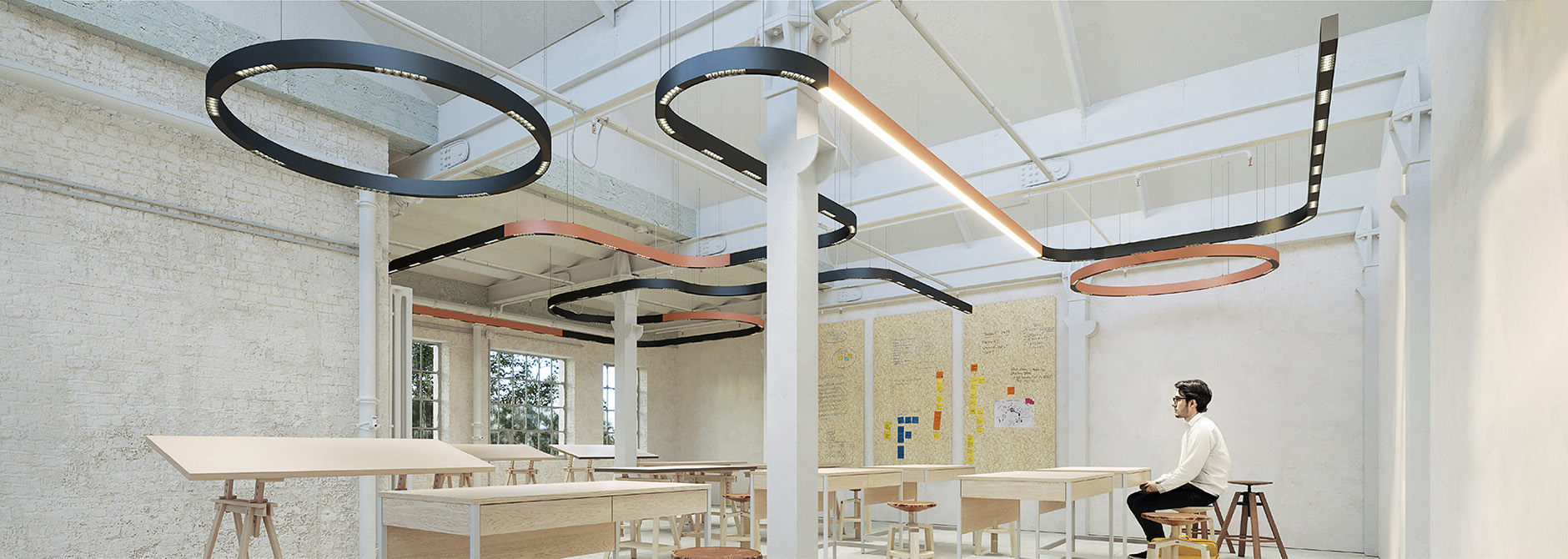

SERPENT od polskiego producenta KLUŚ to system liniowy, w którym moduły proste i łukowe składają się w jeden nieprzerwany przebieg światła. Z tych samych elementów złożysz prostą linię, łuk, okrąg i wielokąt, i to natynkowo na sufit czy ścianę albo na zawiesiu, ze świeceniem w górę i w dół.

#showmore#

Z jakich modułów składa się przebieg?

Moduły proste mają długości 843, 1 123, 1 403, 1 683 i 1 963 mm; łuki dostarczamy jako ćwierćokręgi o promieniach 600 i 750 mm oraz jako półokręgi o promieniach 400, 600 i 750 mm. Do tego dochodzą złączki narożne do odbicia pod kątem prostym w dwóch płaszczyznach.

Moc modułów to 18 do 48 W zależnie od długości i promienia. Szerokość profilu wynosi 28 do 56 mm zależnie od wersji, więc linia pozostaje w widoku subtelna także przy długim przebiegu.

Jaką wartość UGR i Ra ma linia świetlna?

Linia świetlna oddaje barwy na poziomie Ra 90, na zamówienie Ra 95, a jej temperatury to 3000 i 4000 K, kolejne na życzenie. Z dyfuzorem mikropryzmatycznym producent podaje UGR poniżej 19 w pomieszczeniu referencyjnym.

Norma PN-EN 12464-1 ustala dla stanowisk biurowych granicę UGR najwyżej 19, ta jednak dotyczy instalacji w konkretnym pomieszczeniu, a nie samej oprawy. Dana producenta jest wejściem do obliczeń, a nie ich wynikiem. Przy dyfuzorze opalowym i przy wersjach ze składową pośrednią wartość się różni.

Optykę wybierasz według tego, co linia ma robić: dyfuzor mikropryzmatyczny tam, gdzie pilnuje się olśnienia, optykę punktową albo ich połączenie tam, gdzie światło ma trafiać w konkretne miejsce.

Jak system się zasila i ściemnia?

System dostarczamy w dwóch wersjach zasilania, 24 V DC i 230 V AC. W wersji sieciowej zasilacz jest ukryty w korpusie, więc w suficie nie szukasz miejsca na puszkę zasilającą ani dostępu do niej; przy wersji 24 V zasilacz dobiera się osobno według długości przebiegu z Zasilacze LED 24V.

Wybór napięcia rozstrzyga liczbę punktów zasilania. Przy wersji sieciowej wystarczy jedno zasilanie na moduł z wbudowanym zasilaczem; przy 24 V liczy się spadek napięcia na przewodzie, więc długi przebieg zasila się z kilku miejsc albo z obu końców. Który sposób wyjdzie lepiej w konkretnym układzie, policzymy z długości przebiegu i mocy modułów.

Sterowanie to DALI, Zigbee i Matter, a przy części katalogu także pilot radiowy. Do DALI licz się z parą magistralną poprowadzoną aż do oprawy; sterowniki znajdziesz w System sterowania DALI, a grupę bezprzewodową w Lampy Zigbee.

Natynkowo czy na zawiesiu?

Linię świetlną można zamontować na oba sposoby, natynkowo albo na zawiesiu. Natynkowo na sufit albo na ścianę, gdzie linia kopiuje powierzchnię, a wysokość zabudowy jest najmniejsza. Na zawiesiu tam, gdzie strumień dzieli się w górę i w dół: górny rozjaśnia sufit i obniża kontrast, dolny oświetla płaszczyznę pracy.

Proporcja składowej bezpośredniej i pośredniej wynika z wersji modułu, a dostępne proporcje podajemy przy konkretnym wykonaniu. Przy wersji wiszącej dochodzi jeszcze rozstaw punktów zawieszenia: długi przebieg kotwi się w kilku miejscach, a rozstaw należy do rysunku razem z trasą zasilania.

Jak dzieli się przebieg na moduły i gdzie wypadną złącza?

Promień łuku i długość elementu prostego wyznaczają, gdzie wypadną złącza, a te przy nieprzerwanej linii widać. Przesunięcie ich później oznacza zmianę układu całego przebiegu, dlatego podział ustala się już w dokumentacji, a nie dopiero przy zamówieniu.

Moduły jednej linii zamawiamy jednym zleceniem, żeby odcień anody i barwa światła zgadzały się na przejściu między łukiem a elementem prostym. Przy elemencie domówionym później zgodności odcienia zagwarantować się nie da, więc zaplanuj zapas już w pierwszym arkuszu zamówienia.

Materiały są dostępne w 2D i jako model BIM, więc układ przebiegu naniesiesz do projektu jeszcze przed przetargiem.

Kiedy sięgnąć po ten system, a kiedy po inny?

Z dyfuzorem mikropryzmatycznym system nadaje się także nad stanowiska biurowe, nie tylko do ciągów komunikacyjnych. Do open space jako ciągły przebieg nad rzędem biurek, do recepcji jako okrąg albo wielokąt, na korytarz jako linia idąca za załamaniem ściany.

Tam, gdzie linia ma mieć swobodniejszy, bardziej organiczny rysunek, niż pozwalają moduły proste i łukowe, sięgnij po Oświetlenie i moduły systemu MIFOR-70. Gdzie starczą moduły proste, ale kierunek świecenia chcesz ustawiać na miejscu, wybierz Oprawy oświetleniowe systemu TULIP. Po subtelne elementy pionowe zamiast poziomego przebiegu sięgnij do Oświetlenie pionowe systemu STALALIGHT.

Czy długi przebieg utrzyma na całej długości ten sam odcień?

Utrzyma, jeśli taśmę na cały przebieg zamówi się z jednego binu, czyli z jednej klasy, do której producent posortował diody według barwy i strumienia. Jedna partia produkcyjna zwykle to zapewnia, ale zagwarantuje dopiero ograniczenie binu zapisane w zamówieniu, bo sama partia żadnej klasy barwowej nie trzyma.

Właśnie przy nieprzerwanej linii to się opłaca, bo łuk i element prosty schodzą się bez szczeliny, a odcienie porównuje się wprost obok siebie. Do specyfikacji obok binu należy tolerancja barwy, zapisana jako 3 SDCM, czyli trzykrokowa elipsa MacAdama. Odnosi się do punktu docelowego, więc sama z siebie nie rozstrzyga zgodności dwóch dostarczonych taśm między sobą. Stąd ta para wymagań.

Przy bieli strojonej to samo pilnuje się osobno dla obu białych gałęzi, a przy RGBW i RGBWW dla ich składowych białych. Typy, spośród których się wybiera, są w przeglądzie Taśmy LED.

Co dostarczymy do przetargu?

Do przetargu podzielimy przebieg na elementy proste i łuki, wyślemy karty techniczne i policzymy natężenie oświetlenia. Towar bierzemy wprost od polskiego producenta, z którym ustalamy też nietypowe układy; osobne profile znajdziesz w Aluminiowe profile LED i listwy do taśm LED, a resztę oferty w przeglądzie marki KLUŚ - Official Distributor, której jesteśmy oficjalnym dystrybutorem.

Przy nietypowym odcieniu RAL i przy niestandardowym układzie licz się z dłuższym terminem niż przy modułach katalogowych; konkretny termin potwierdzimy według zakresu zlecenia, gdy tylko układ przebiegu będzie ustalony.

Potrzebujesz podzielić przebieg na moduły? Zadzwoń pod +48 22 103 24 57 albo wyślij rzut na info@luxifer.pl.
