Duże oprawy oświetleniowe systemu HELIX do zawieszenia w przestronnych pomieszczeniach

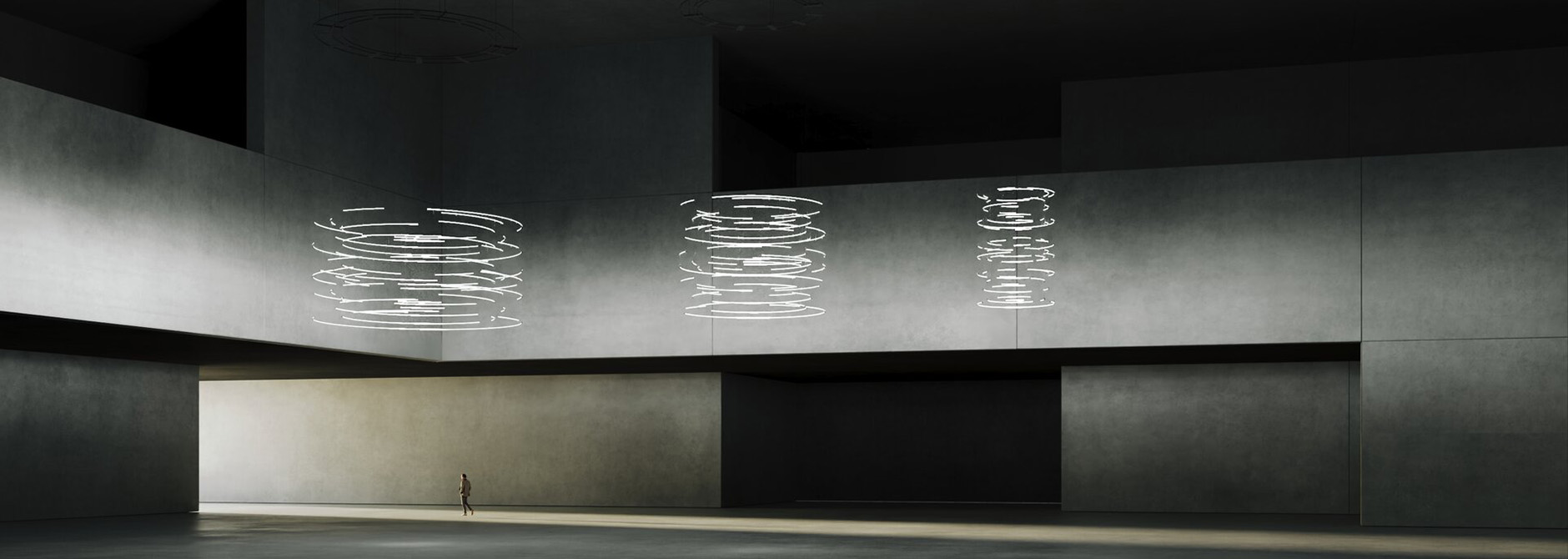

HELIX od KLUŚ to lampa wisząca w kształcie przestrzennej spirali o średnicy od dwóch do sześciu metrów. Trafia do atrium i nad otwarte schody, czyli tam, gdzie wnętrze otwiera się przez kilka kondygnacji. Świeci na boki: światło wychodzi na zewnątrz pasa spirali na całej jego długości, a nie prosto w dół.

#showmore#

W jakich średnicach powstaje spirala?

Spirala powstaje w trzech średnicach: Ø 200 cm o mocy 2 460 W, Ø 400 cm o mocy 4 720 W i Ø 600 cm o mocy 6 295 W. Średnica nie jest jednak jedynym wymiarem, który trafia na rysunek. Spirala wije się także w pionie i to właśnie decyduje, ile kondygnacji spina wzrokowo i jak wysoko nad podłogą kończy się jej dolna krawędź.

Indywidualną średnicę i wykończenie ustalamy wprost z polską produkcją, więc wymiar da się dopasować do konkretnego atrium. Konstrukcja jest aluminiowa w stopniu ochrony IP20, a producent podaje przy niej żywotność 60 000 godzin. Do wyboru jest anoda srebrna i czarna oraz biały lakier; patrząc od dołu, odcień znaczy więcej niż przy oprawach natynkowych, bo profil widać na całej długości spirali.

Czy HELIX pasuje do atrium i nad otwarte schody?

Tak, producent przeznacza go do wielokondygnacyjnych atriów biurowców i centrów handlowych oraz do wnętrz z otwartymi schodami pośrodku rzutu. Spirala wije się w górę, więc poszczególne piętra widziane przez atrium łączą się w jedną całość.

Kiedy lampa ma mieć kształt zaprojektowany na wymiar zamiast spirali, proponuje go Oświetlenie systemu PIKAS – zaprojektujemy i wykonamy na zamówienie, a swobodnie rysowany kształt według rysunku Oświetlenie i moduły systemu MIFOR-70. Okręgi ułożone warstwami zamiast spirali mają Duże oprawy oświetleniowe systemu COLMEIA do zawieszenia w przestronnych pomieszczeniach, które świecą na boki tak samo.

Ile światła daje HELIX?

HELIX w największej średnicy daje według karty producenta strumień 518 200 lm przy 3000 K i 572 200 lm przy 4000 K. Średnica 200 cm daje 202 400 i 223 500 lm, średnica 400 cm 388 600 i 429 200 lm. Skuteczność świetlna trzyma się w całej serii na poziomie 82 lm/W przy 3000 K i 91 lm/W przy 4000 K, więc strumień rośnie z mocą liniowo i wielkości pośrednie da się oszacować.

Barwy oddaje z indeksem Ra 90, i to w obu katalogowych temperaturach. W atrium ma to praktyczny skutek: materiały na ścianach i podłodze zachowają odcień także wtedy, gdy oświetla je głównie ta jedna lampa.

W którą stronę świeci spirala?

Na boki, czyli na zewnątrz pasa spirali, na całej jego długości. Światło pada na sąsiednie powierzchnie, więc spirala w atrium nie jest tylko jasnym kształtem w przestrzeni, ale rozjaśnia też ściany i galerie dookoła.

Dla obliczenia natężenia oświetlenia oznacza to, że nie można wyjść z sumy lumenów. Rozkład strumienia na obie strony pasa zamówimy do wybranej średnicy w produkcji i dołączymy do oferty, żeby projektant oświetlenia miał na czym pracować.

Jak zasilić i zabezpieczyć HELIX przy 6 295 W?

Moc 6 295 W odpowiada przy 230 V prądowi mniej więcej 27 A, a średnica 400 cm o mocy 4 720 W około 21 A. To szacunki dolne, prąd rzeczywisty będzie wyższy. W jednym obwodzie zabezpieczonym na 16 A mieści się tylko najmniejsza wielkość, 2 460 W i około 11 A; większe średnice potrzebują kilku osobnych zasilań.

Liczba zasilaczy wyznacza też liczbę adresów na magistrali, gdzie mieści się ich 64 na linię, oraz sumaryczny prąd upływowy, przez który obciążenie zwykle rozdziela się między kilka wyłączników różnicowoprądowych. Obie liczby trafiają do projektu elektrycznego, zanim złożysz zamówienie.

Zasilanie jest sieciowe, 220 do 240 V. Katalog producenta zna włączanie wyłącznikiem i sterowanie magistralą DALI, a my dokładamy Zigbee i Matter, więc spiralę dostaniesz do sieci bezprzewodowej bez zmiany systemu. Sterowniki magistrali znajdziesz w System sterowania DALI, a wersję bezprzewodową w Lampy Zigbee. Sceny barwne rozwiązuje wykonanie RGBWW, które ma własną grupę Lampy RGBWW.

Jak wiesza się sześciometrową spiralę i jak wygląda serwis?

Punkty zawieszenia kotwi się w konstrukcji nośnej, nie w suficie podwieszanym. Masę, liczbę i rozstaw punktów oraz wymóg zawiesia wtórnego przekażemy konstruktorowi, gdy tylko będzie znana średnica i wysokość zawieszenia. Zawiesić da się w trzech wersjach: na samym zawiesiu, na zawiesiu z bazą wiszącą i na zawiesiu z bazą przykręconą do sufitu, co przydaje się tam, gdzie nad lampą jest mało miejsca.

Przy średnicach 400 i 600 cm pytaj o podział na segmenty i o wymiar transportowy. Termin montażu planuje się jeszcze przed wykończeniem okolicznych konstrukcji, dopóki jest dostęp do wnętrza, bo później sześciometrowa spirala już do środka nie wejdzie.

Dostęp do późniejszego serwisu rozwiązuje się tak samo w projekcie: w atrium systemem opuszczania wbudowanym w strop albo stale dostępnym pomostem. Powiemy też, gdzie siedzą zasilacze i czy da się je wymienić bez rozbierania całej lampy; przy spirali przez kilka kondygnacji to różnica między godziną a całym dniem. Do harmonogramu należy również czyszczenie: w stopniu ochrony IP20 profil zakurzy się na całej długości, a odstęp zależy od ruchu w obiekcie i w centrum handlowym bywa krótszy niż w biurowcu.

Dlaczego sekcje zasilania i strefy sterowania rysuje się osobno?

Bo każdą z nich wyznacza inna wielkość: strefę to, co ma się włączać razem, a sekcję zasilania moc, spadek napięcia na długości i maksymalna ciągła długość taśmy. Jedna strefa może więc być zasilana z kilku obwodów, a jeden obwód może obsługiwać kilka stref. Nie pokrywają się.

Zasilacz (driver) i sterownik to nie to samo. Zasilacz robi prąd dla LED, sterownik dzieli ściemnianie na kanały. W wersji DALI adres nosi sam zasilacz i osobny sterownik odpada; przy bezprzewodowym Zigbee lub Matter sterownik dochodzi obok zasilacza jako druga skrzynka. Dotyczy to układu, w którym ściemnianie odbywa się za zasilaczem. Przy zasilaczu, który ściemnia sam, obwód i strefa to jedno i to samo. Kiedy strefa jest podzielona na sekcje zasilania, każda dostaje własny zasilacz, a w jednym kroku trzyma je wspólny sygnał sterujący: magistrala, wspólna grupa w sieci bezprzewodowej albo wzmacniacz sygnału. Granice sekcji kładzie się przy tym do granic stref, kiedy tylko pozwala na to geometria.

Kto policzy natężenie oświetlenia w atrium?

Natężenie oświetlenia w atrium policzymy my, gdy tylko dostaniemy z produkcji dane fotometryczne i rozkład strumienia na obie strony pasa dla wybranej średnicy. Materiały do zawieszenia i dokumentację przygotujemy jeszcze przed zamówieniem, więc możesz z nimi od razu iść do konstruktora. Kolejne duże lampy wiszące i osobne profile znajdziesz w przeglądzie marki KLUŚ - Official Distributor, której jesteśmy oficjalnym dystrybutorem.

Projektujesz atrium i nie wiesz, jaka średnica do niego pasuje? Wyślij przekrój z wysokościami na info@luxifer.pl albo zadzwoń pod +48 22 103 24 57.
