Prądowe i napięciowe taśmy LED

Taśmę LED napięciową podłączasz do zasilacza o stałym napięciu 12 lub 24 V i możesz ją skrócić bez wymiany zasilacza. W taśmie prądowej prąd kontroluje zasilacz prądowy z wyjściem w miliamperach, bo sama taśma nie ma rezystorów. Rozwiązaniem pośrednim jest taśma o stałym prądzie (CC), wyposażona w układ scalony (IC) w każdym segmencie. Prąd utrzymują w niej małe układy na samej taśmie, ale zasila się ją zasilaczem napięciowym, tak jak zwykłą taśmę. Typowe taśmy LED są napięciowe. Poradnik wyjaśnia, jak działają poszczególne typy, jak rozpoznasz je po etykiecie i co się stanie, gdy podłączysz taśmę do niewłaściwego zasilacza. Odpowiada też na częste pytanie, czy taśmę LED da się podłączyć bez transformatora.

Spis treści poradnika

1. Jaka jest różnica między taśmą LED napięciową a prądową?
2. Jak działa taśma LED napięciowa?
3. Czym jest taśma LED o stałym prądzie?
4. Jak działa taśma LED prądowa bez rezystorów?
5. Jak rozpoznać, czy taśma LED jest napięciowa czy prądowa?
6. Co się stanie, gdy podłączę taśmę LED do niewłaściwego zasilacza?
7. Czy taśmę LED można podłączyć bez transformatora?
8. Najczęstsze pytania
9. Kto Ci doradzi przy wyborze?

Jaka jest różnica między taśmą LED napięciową a prądową?

Różnica polega na tym, co kontroluje prąd płynący przez diody: w taśmie napięciowej mały rezystor w każdym segmencie, w taśmie z IC układ scalony w każdym segmencie, a w taśmie prądowej zasilacz. Każda dioda potrzebuje stałego prądu, bo już niewielka zmiana napięcia wyraźnie zmienia jej prąd, a wraz z nim jasność i nagrzewanie się diody. Dlatego taśma napięciowa dostaje z zasilacza stałe napięcie, a prąd ogranicza sama, w każdym segmencie osobno. Układ scalony lub zasilacz prądowy utrzymuje prąd dokładniej niż rezystor.

Tabela podsumowuje trzy wykonania, z którymi spotkasz się przy taśmach LED.

Wykonanie	Czym się zasila	Co ogranicza prąd	Długość z jednego punktu zasilania	Skracanie
taśma napięciowa z rezystorami	zasilacz napięciowy 12 V lub 24 V DC	rezystor w każdym segmencie	taśma 12V do około 5 m, taśma 24V do około 10 m; taśma COB 12V mniej więcej 4 m, COB 24V mniej więcej 8 m	w oznaczonych miejscach cięcia, zasilacz zostaje ten sam
taśma o stałym prądzie (CC, z IC)	zasilacz napięciowy, najczęściej 24 V DC	układ scalony w każdym segmencie	według producentów około 20 m przy 24 V	w oznaczonych miejscach cięcia, zasilacz zostaje ten sam
taśma prądowa bez rezystorów	zasilacz prądowy z wyjściem w mA	zasilacz prądowy	określa producent w zależności od połączenia	tylko według instrukcji producenta, po skróceniu często inny zasilacz

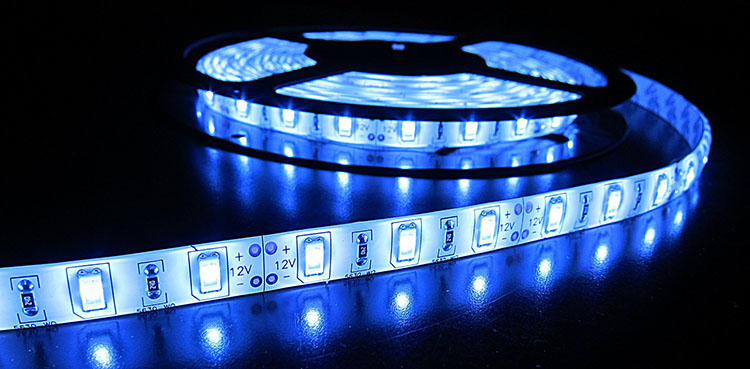

Jak działa taśma LED napięciowa?

Taśmę napięciową tworzą krótkie segmenty (odcinki między miejscami cięcia) podłączone równolegle do dwóch wspólnych ścieżek miedzianych, a w każdym segmencie jest kilka diod połączonych szeregowo i rezystor, który ogranicza ich prąd. W taśmie 12V segment ma zwykle trzy diody, w taśmie 24V najczęściej sześć, dlatego taśmę 12V przy tej samej gęstości diod możesz ciąć na krótsze kawałki. Wszystkie segmenty są podłączone do napięcia zasilacza, więc taśmę skrócisz bez wymiany zasilacza. Przedłużyć ją możesz do długości podanej w parametrze „Maksymalna długość połączenia”, ale zasilacz musi wtedy wystarczyć na łączny pobór mocy. Gdzie i jak ciąć taśmę, pokazuje część poradnika Jak skrócić taśmę LED?

Słabym punktem taśmy napięciowej jest spadek napięcia na długiej linii. Ścieżki miedziane na taśmie mają rezystancję, więc im dalej od punktu zasilania leży segment, tym niższe napięcie do niego dociera. Rezystor przepuszcza wtedy mniejszy prąd i koniec długiej taśmy świeci słabiej, w taśmie 12V wyraźniej niż w 24V. Dlatego każda taśma napięciowa ma zalecaną długość przy zasilaniu z jednego punktu, a dłuższą linię zasila się od środka, z obu końców albo krótszymi odcinkami. Przy zasilaniu z kilku miejsc łącz wszędzie plus z plusem i minus z minusem. Szczegółowo omawia to poradnik Jak wybrać zasilanie taśm LED 12V lub 24V?

W rezystorze część pobieranej mocy zamienia się w ciepło, które nie zostaje wykorzystane na światło. Zaletą taśmy napięciowej jest za to prostota: taśmę podłączasz do zasilacza napięciowego, przycinasz według potrzeb i ściemniasz ściemniaczem do taśm LED podłączonym między zasilacz a taśmę. Ściemniacz ścienny 230 V do żarówek nie nadaje się do zwykłego zasilacza. Zasilacze do taśm napięciowych znajdziesz w kategorii Zasilacze LED, transformatory i zasilacze impulsowe do taśm LED.

Czym jest taśma LED o stałym prądzie?

Taśma LED o stałym prądzie (CC) ma zamiast rezystora w każdym segmencie mały układ scalony (IC), który utrzymuje stały prąd, nawet gdy napięcie wzdłuż taśmy spada. Mimo to zasila się ją zasilaczem napięciowym, najczęściej 24 V, i podłącza tak samo jak zwykłe taśmy. Układ utrzyma jednak jasność tylko w zakresie napięcia podanym przez producenta, na przykład 20–24 V. Gdy napięcie na końcu linii spadnie poniżej tej granicy, taśma z IC również zacznie świecić słabiej.

Zaletą taśm z IC jest długa linia o tej samej jasności od początku do końca. Dla taśm 24V tego typu podaje się około 20 m z jednego punktu zasilania, czyli mniej więcej dwa razy więcej niż przy zwykłej taśmie 24V. Układ zamienia nadmiar napięcia w ciepło podobnie jak rezystor, więc taśma z IC nie musi zużywać mniej energii niż taśma z rezystorami. Takie taśmy przydają się przede wszystkim na długich prostych liniach za listwą przysufitową (listwą w narożniku ściany i sufitu, za którą chowa się taśmę), w suficie podwieszanym lub na elewacji, gdzie inaczej trzeba by zasilać linię z kilku miejsc.

Długą linię możesz równie dobrze zbudować ze zwykłej taśmy napięciowej 24V zasilanej z kilku miejsc. Do każdego odcinka prowadzi osobny przewód o odpowiednim przekroju, najczęściej ze wspólnego zasilacza, a jasność pozostaje wtedy równa na całej długości.

Jak działa taśma LED prądowa bez rezystorów?

Taśma prądowa nie ma rezystorów ani układów scalonych, a prąd dostarcza jej zasilacz prądowy, który zamiast napięcia ma na etykiecie podany prąd wyjściowy w miliamperach. Zasilacz utrzymuje ustawiony prąd, na przykład 350 lub 700 mA, a napięcie dopasowuje do obciążenia. Bez strat na rezystorach taki zestaw może pracować wydajniej, a taśma mniej się nagrzewa. Strumień świetlny możesz ponadto ustawić wyborem prądu, więc przy tej samej taśmie zależy on od użytego zasilacza.

Wadą jest mniejsza swoboda przy skracaniu. Zasilacz pilnuje łącznego prądu, który dzieli się między podłączone segmenty, więc po skróceniu taśmy na każdy pozostały segment przypada więcej prądu. Dlatego zasilacz musisz wymienić albo przestawić na niższy prąd. Taśmy i moduły prądowe stosuje się głównie w oprawach produkowanych na dokładną długość, a nie tam, gdzie taśmę przycinasz na wymiar.

Zasilacze prądowe do modułów LED i opraw znajdziesz w kategorii Zasilacze prądowe LED. Czym różnią się oba typy zasilaczy i jak wybrać między nimi, wyjaśnia poradnik Zasilacz napięciowy czy prądowy?

Jak rozpoznać, czy taśma LED jest napięciowa czy prądowa?

Spójrz na etykietę rolki albo zajrzyj do parametrów taśmy: przy taśmie napięciowej podane jest napięcie 12 V lub 24 V DC i moc w watach na metr, przy prądowej – prąd w miliamperach. Jeśli na etykiecie jest napięcie 12 V lub 24 V, taśmę podłącza się do zasilacza napięciowego, nawet jeśli znajdziesz przy niej także prąd w amperach na metr. Taśma o stałym prądzie jest zwykle oznaczona skrótem CC (z angielskiego constant current, stały prąd) lub IC (od układu scalonego, który ma na każdym segmencie), ale na etykiecie ma również napięcie, najczęściej 24 V, i pasuje do niej zasilacz napięciowy. Na samej taśmie rozpoznasz rezystor jako drobny czarny prostokąt z kodem liczbowym i dwoma stykami na końcach. Układ scalony ma trzy lub więcej wyprowadzeń, a taśma z IC często ma obok niego także rezystor. Taśma prądowa nie ma ani jednego, ani drugiego, w segmencie są tylko diody.

Przy zasilaczach jest podobnie. Zasilacz napięciowy ma na etykiecie wyjście 12 V lub 24 V DC i moc w watach, w katalogach bywa oznaczany skrótem CV (constant voltage, stałe napięcie). Zasilacz prądowy ma wyjście w mA lub w A, a obok tego zakres napięcia, w jakim może pracować, na przykład 9–42 V, i skrót CC. Uwaga: skrót CC na taśmie nie oznacza tego samego co na zasilaczu – taśma CC z podanym napięciem 24 V pasuje do zasilacza napięciowego CV, a nie do zasilacza prądowego CC. Zasilacze oznaczone CV+CC przy taśmie pracują jako napięciowe i ograniczają prąd tylko przy przeciążeniu, więc nadają się do taśm o tym samym napięciu. Jak obliczyć moc zasilacza do taśmy napięciowej, pokazuje poradnik Jak wybrać zasilacz do taśmy LED?

Co się stanie, gdy podłączę taśmę LED do niewłaściwego zasilacza?

Przy niewłaściwym zasilaczu taśma się przegrzeje i zniszczy albo będzie świecić słabo lub nie zaświeci wcale. Taśmy napięciowej nie podłączaj do zasilacza prądowego: zasilacz wymusi ustawiony prąd bez względu na długość taśmy, więc krótki odcinek się przegrzeje i może ulec zniszczeniu, a długi będzie świecić słabo lub migać. Taśma z IC także nie pasuje do zasilacza prądowego: układy nie przepuszczą ustawionego prądu, więc zasilacz podniesie napięcie aż do górnej granicy swojego zakresu i zniszczy taśmę. Z kolei taśma lub moduł prądowy bez rezystorów nie ma przy zasilaczu napięciowym niczego, co ograniczałoby prąd, i grozi mu natychmiastowe zniszczenie. Dlatego sprawdź typ taśmy i zasilacza, zanim pierwszy raz włączysz zestaw.

Musi się też zgadzać napięcie. Taśma 12V pod napięciem 24 V przegrzeje się i szybko ulegnie zniszczeniu. Taśma 24V zasilona napięciem 12 V nie świeci wcale albo świeci bardzo słabo. Uważaj też na transformatory do żarówek halogenowych 12 V – zarówno stare magnetyczne, jak i elektroniczne. Dają napięcie przemienne, przy wyjściu mają na etykiecie AC lub znak ~ i nie nadają się do taśmy LED, choć podają 12 V. Taśma potrzebuje zasilacza z wyjściem napięcia stałego, oznaczonym DC.

Jeśli taśma po podłączeniu nie świeci na całej długości, miga lub słabnie, nie musi chodzić o niewłaściwy zasilacz. Najczęstsze przyczyny i sposób ich usunięcia opisuje poradnik Uszkodzony segment i awarie taśmy LED: dlaczego nie świeci, miga i jak ją naprawić.

Czy taśmę LED można podłączyć bez transformatora?

Zwykłej taśmy LED 12V lub 24V nie podłączysz bez transformatora. Transformatorem potocznie nazywa się zasilacz, który z przemiennego napięcia 230 V z gniazdka wytwarza stałe napięcie 12 lub 24 V. Bez osobnego zasilacza działają tylko taśmy produkowane na 230 V, które podłącza się przez własny przewód zasilający z prostownikiem, oraz małe taśmy 5V zasilane z portu USB telewizora lub komputera. Taśmy USB możesz podłączyć także do ładowarki USB, która jest właściwie małym zasilaczem. Taśm na 230 V nie polecamy, a powody podsumowuje część poradnika Taśma LED na 230 V czy na 12 V? Taśmy zasilane z USB nadają się do drobnych dekoracji, do oświetlenia pomieszczenia nie wystarczą.

Zasilacz nie musi być dużym pudełkiem. Do taśmy za telewizorem albo w witrynie wystarczy zasilacz z wtyczką (adapter zasilający), który wybierasz tak samo jak każdy inny zasilacz, według napięcia i mocy. Do przewodu taśmy podłączasz przejściówkę ze złączem DC jack (plus do plusa, minus do minusa) i wkładasz do niej wtyk zasilacza. Biegunowość wtyku sprawdź po symbolu na tabliczce zasilacza, zwykle plus jest w środku wtyku. Nie ingerujesz w instalację elektryczną 230 V, więc zrobisz to samodzielnie. Zasilacze z wtyczką znajdziesz w kategorii Adaptery zasilające. Do instalacji na stałe w suficie podwieszanym lub w meblach służą zasilacze bez wtyczki, które podłączy Ci do instalacji elektrycznej elektryk z uprawnieniami.

Najczęstsze pytania

Czy taśma LED prądowa świeci mocniej niż napięciowa?

Sama w sobie nie. Taśmą prądową często nazywa się też taśmę o stałym prądzie (CC), a żadna z nich nie świeci mocniej tylko z powodu sposobu zasilania. O tym, ile światła daje taśma, decyduje liczba lumenów na metr, czyli strumień świetlny, a ten zależy od mocy w watach na metr. Taśma z IC utrzymuje tę samą jasność na całej długości podanej przez producenta, podczas gdy taśma z rezystorami na końcu długiej linii słabnie.

Czy taśmę LED prądową można skrócić?

To zależy od wykonania. Taśmę o stałym prądzie (CC), którą też nazywa się prądową, skrócisz w oznaczonych miejscach cięcia tak jak napięciową, a zasilacz zostawisz ten sam. W taśmie prądowej bez rezystorów po skróceniu zmienia się prąd przypadający na jeden segment, dlatego postępuj według instrukcji producenta i licz się z wymianą albo przestawieniem zasilacza.

Czy transformator LED to to samo co zasilacz LED?

Przy taśmach LED tak: potocznie oba określenia oznaczają zasilacz napięciowy, który z 230 V wytwarza 12 lub 24 V napięcia stałego. Klasyczny transformator do żarówek halogenowych daje jednak napięcie przemienne, dlatego nie nadaje się do taśmy LED, nawet jeśli ma na etykiecie 12 V.

Jakiego zasilacza potrzebuję do taśmy LED?

Do taśmy napięciowej potrzebujesz zasilacza napięciowego o tym samym napięciu co taśma i o mocy co najmniej o 20 % wyższej niż pobór mocy taśmy. Pobór mocy taśmy obliczysz, mnożąc waty na metr przez długość linii. Na przykład 5 m taśmy o mocy 14,4 W/m pobiera 72 W, więc wybierz zasilacz o mocy co najmniej 87 W, w praktyce najbliższy mocniejszy zasilacz z typoszeregu producenta, na przykład 100 W. Tak samo dobiera się zasilacz do taśmy z IC; taśma prądowa potrzebuje zasilacza prądowego o prądzie podanym przez producenta.

Kto Ci doradzi przy wyborze?

Taśmę i zasilacz chętnie dobierzemy razem z Tobą. Technicy grupy Luxifer pracują z taśmami codziennie: podłączają je, lutują i wklejają do profili aluminiowych, a w praskim warsztacie grupy składają z nich gotowe oprawy. Podaj nam długość linii w metrach, typ wybranej taśmy i miejsce, w którym stanie zasilacz, a podpowiemy Ci, jaki zasilacz i jaki przekrój przewodu wybrać. Jeśli nie chcesz niczego liczyć ani lutować, zmontujemy dla Ciebie gotową oprawę z taśmy LED i ją wyślemy. Co obejmuje wykonanie na zamówienie, pokazuje strona Produkcja opraw z listew profilowych LED i akcesoriów na zamówienie.
