Jak podłączyć taśmę LED?
Dla majsterkowiczów i osób rozpoczynających pracę z taśmami LED, postaramy się tutaj opisać w najważniejszych punktach, jak postępować przy podłączaniu taśmy LED. Następnie skupimy się na podstawowych czynnościach związanych z taśmami LED, takimi jak skracanie taśm LED do żądanej długości i łączenie taśm LED w celu ich przedłużenia.
- Obchodzenie się z taśmą LED
- Jak podłączyć taśmę LED?
- Jak skrócić taśmę LED?
- Łączenie taśm LED i przedłużanie
- Przyklejanie i chłodzenie taśmy LED
- Jak podłączyć jednokolorowe taśmy LED?
- Jak podłączyć taśmę LED CCT?
- Jak podłączyć taśmę LED RGB?
- Jak podłączyć taśmę LED RGBW?
- Jak podłączyć taśmę LED RGBWW?
Jak obchodzić się z taśmą LED?
W czasie pracy z taśmą LED uważaj, aby chronić ją przed wyładowaniem elektrostatycznym. Chipy LED są podatne na uszkodzenia spowodowane elektrycznością statyczną. Na taśmie LED nie zmieniaj nic poza takimi czynnościami jak skracanie taśmy LED i łączenie taśmy LED w oznaczonych miejscach. Unikaj też nadmiernego zginania i skręcania taśmy LED, co może spowodować jej trwałe uszkodzenie mechaniczne.
Jak podłączyć taśmę LED?
Zalecamy krótkie sprawdzenie taśmy LED przed przystąpieniem do pracy poprzez podłączenie jej i włączenie. Kłopotem może być, gdy przykleisz taśmę LED, włączysz ją, a następnie po zapaleniu okaże się, że część taśmy LED nie działa. Oznacza to konieczność naprawy taśmy LED, której uniknąłbyś już na początku instalacji.
Jak skrócić taśmę LED?
Taśmę LED skrócisz do żądanej długości, ale nie jest możliwe skrócenie taśmy LED w dowolnym miejscu. Taśma LED może być skracana w poszczególnych częściach zwanych modułami lub segmentami. Długość modułu lub segmentu może być różna dla każdej taśmy LED, zwykle mają one długość 2,5 - 10 cm. Poszczególne moduły są wyraźnie oddzielone od siebie linią (czasami z symbolem nożyczek) i oznaczeniem biegunów +/-.
- Znajdź na taśmie symbol nożyczek albo przerywaną linię między miedzianymi polami. Tylko tam tnij.
- Zmierz długość jednego modułu. Zwykle 2,5 do 10 cm zależnie od gęstości diod, więc długość końcową zaokrąglij do pełnych modułów.
- Tnij ostrymi nożyczkami dokładnie przez środek znacznika, aby na obu końcach zostało całe pole miedziane.
- W taśmach o szczelności IP65 i wyższej najpierw zdejmij silikonową osłonę, a po skróceniu zaizoluj koniec zaślepką i klejem.
Jak połączyć dwie taśmy LED?
Jedną z istotnych zalet taśm LED jest możliwość ich przedłużania. Zastosuj złączki do taśm LED albo zlutuj taśmy razem, aby zwiększyć ich długość. Uważamy, że lutowanie taśm LED jest niezawodną metodą, podczas gdy złączki zapewniają uproszczony montaż i dużą elastyczność. Mogą być one jednak mniej niezawodne.
Przed lutowaniem oczyść styki obu taśm LED. Nie czyść połączeń mechanicznie pilnikiem lub innych nieodpowiednich narzędzi. Do czyszczenia styków użyj preparatu chemicznego do tego celu. Na oczyszczoną powierzchnię nałóż niewielką warstwę lutu cynowego, a następnie docisnąć i przylutować dwie części tego samego typu taśmy LED, które mają zostać połączone. Istnieją również plastikowe złącza do taśm LED. Mamy jednak niezbyt dobre doświadczenia z nimi i nie zalecamy ich stosowania. Zwykle są one jedną z pierwszych przyczyn potencjalnych problemów.
Po podłączeniu taśm wykonaj krótki test działania.
- Oczyść styki obu taśm preparatem do płytek drukowanych. Pilnik i papier ścierny odpadają, pole miedziane jest cienkie i odejdzie.
- Na oczyszczone pola nanieś cienką warstwę cyny.
- Złóż taśmy tak, aby oznaczenia + i − na obu częściach się pokrywały. Przy taśmach RGB muszą pokrywać się wszystkie cztery styki.
- Lutuj grotem o temperaturze około 300 °C, każdy styk najwyżej trzy sekundy. Dłuższe grzanie niszczy klej i diody.
- Pozwól złączu ostygnąć i zabezpiecz je koszulką termokurczliwą.
- Przed przyklejeniem sprawdź cały zestaw na zasilaczu.
Jak przykleić i schłodzić taśmę LED?
Taśmy diodowe są wyposażone w dwustronną taśmę samoprzylepną ułatwiającą montaż do powierzchni. Przed przyklejeniem taśmy LED do wybranej powierzchni upewnij się, że powierzchnia jest czysta, sucha i wolna od kurzu, tłuszczu lub brudu, które mogłyby wpłynąć na przyczepność. Taśmy LED o niskiej mocy do około 8W nie wymagają chłodzenia. Powyżej 8W chłodzenie jest zdecydowanie zalecane.
W przypadku wydajnych taśm LED utrzymanie idealnej temperatury pracy jest niezbędne do zapewnienia stałych parametrów świetlnych i długiej żywotności. Najlepsze chłodzenie zapewniają profile i taśmy LED, które zostały specjalnie zaprojektowane do tego celu.
Jak podłączyć jednokolorowe taśmy LED?
Jednokolorowe mogą być zarówno białe taśmy LED, jak i kolorowe taśmy LED. Ich schemat podłączenia znajduje się poniżej.
Podstawowe podłączenie
Podłączenie ze ściemniaczem
Podłączenie ze ściemniaczem i wzmacniaczem
Jak podłączyć taśmę LED CCT?
Taśmy LED CCT wymagają sterowników LED CCT do sterowania temperaturą barwową lub natężeniem światła. Praca z nimi wymaga większych umiejętności i zręczności. W porównaniu do zwykłych taśm, ten typ ma trzy pola lutownicze do łączenia przewodów.
Poniżej przygotowaliśmy najpopularniejszy schemat podłączenia taśmy LED CCT ze sterownikiem i zasilaczem.
Podłączenie ze sterownikiem
Podłączenie ze sterownikiem i wzmacniaczem
Jak podłączyć taśmę LED RGB?
Taśmy LED RGB do podłączenia i mieszania kolorów lub zmieniania natężenia światła wymagają sterowników LED RGB. Praca z nimi wymaga większych umiejętności i zręczności. W porównaniu do zwykłych taśm, ten typ ma cztery pola lutownicze do łączenia przewodów.
Poniżej przygotowaliśmy najpopularniejszy schemat podłączenia taśmy LED RGB ze sterownikiem i zasilaczem.
Podłączenie ze sterownikiem
Podłączenie ze sterownikiem i wzmacniaczem
Jak podłączyć taśmę LED RGBW?
Taśmy LED RGBW do podłączenia i mieszania kolorów lub zmieniania natężenia światła wymagają sterowników LED RGBW. Praca z nimi wymaga większych umiejętności i zręczności. W porównaniu do zwykłych taśm, ten typ ma pięć pól lutowniczych do łączenia przewodów. Bez wcześniejszego doświadczenia zalecamy powierzyć lutowanie i podłączenie taśm LED RGBW ekspertom i firmom montażowym.
Poniżej przygotowaliśmy najpopularniejszy schemat podłączenia taśmy LED RGBW ze sterownikiem i zasilaczem.
Podłączenie ze sterownikiem
Podłączenie ze sterownikiem i wzmacniaczem
Jak podłączyć taśmę LED RGBWW?
Taśmy LED RGBWW do podłączenia i mieszania kolorów lub zmieniania natężenia światła wymagają sterowników LED RGBWW. Praca z nimi wymaga większych umiejętności i zręczności. W porównaniu do zwykłych taśm, ten typ ma sześć pól lutowniczych do łączenia przewodów. Bez wcześniejszego doświadczenia zalecamy powierzyć lutowanie i podłączenie taśm LED RGBWW ekspertom i firmom montażowym.
Poniżej przygotowaliśmy najpopularniejszy schemat podłączenia taśmy LED RGBWW ze sterownikiem i zasilaczem.
Podłączenie ze sterownikiem

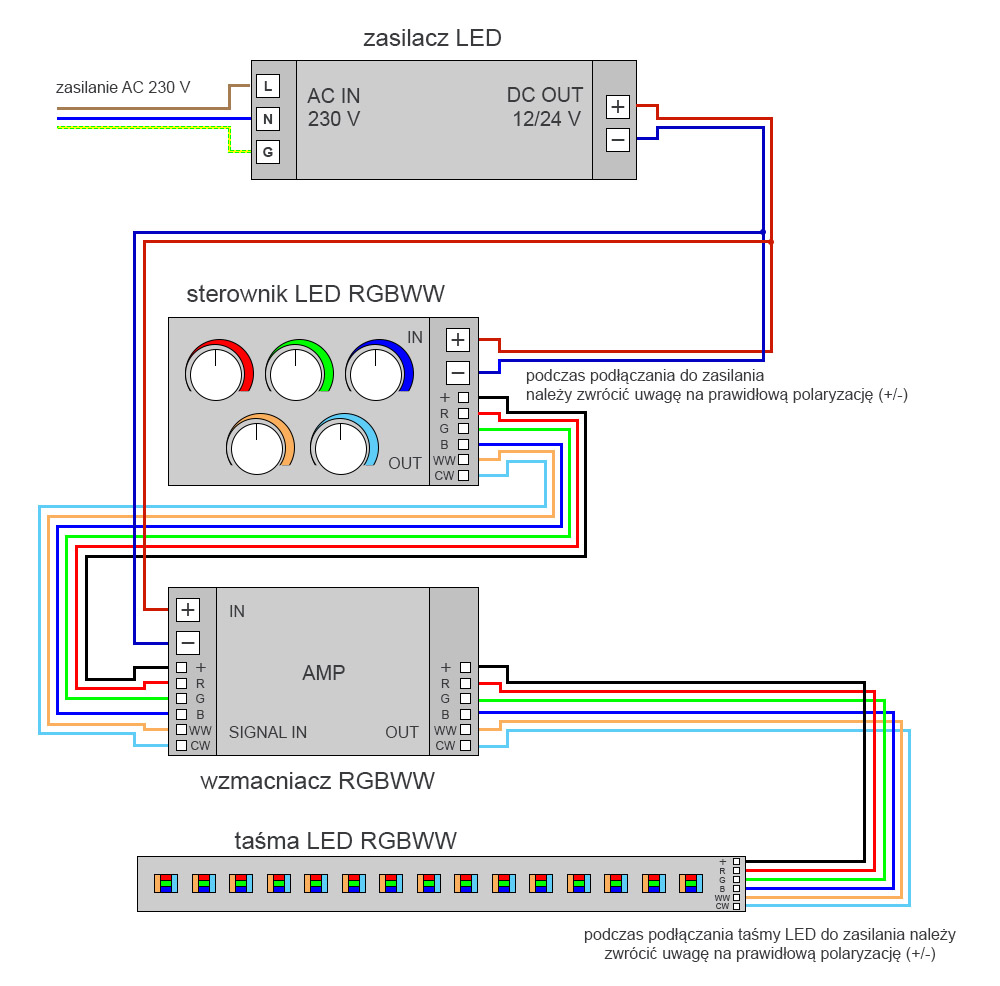

Podłączenie ze sterownikiem i wzmacniaczem
Jeśli masz jakiekolwiek pytania dotyczące prawidłowego podłączenia lub instalacji taśm LED, skontaktuj się z nami. Jesteśmy tutaj, aby Ci pomóc i udzielić niezbędnych porad.
O autorze
Tekst przygotowuje zespół techniczny LUXIFER sp. z o.o. Taśmy LED tniemy, lutujemy i osadzamy w profilach codziennie, więc opisane sposoby wynikają ze zwykłej praktyki warsztatowej.
Uwaga: nigdy nie zasilaj taśmy LED zwiniętej w rolce — ciepło nie ma jak odpłynąć i diody uszkodzą się w ciągu kilku minut. Podłączenie zasilacza do stałej instalacji elektrycznej może wykonać wyłącznie osoba z uprawnieniami elektrycznymi.
