Kaskadowe oprawy oświetleniowe systemu OKI

OKI od KLUŚ to wisząca kaskada ramion, z których każde obraca się osobno w zakresie do 280°. Ramiona rozłożone są na kilku wysokościach jedno nad drugim, więc powstaje z nich wielostopniowa kompozycja do wnętrza z wysokim sufitem. Kierunek świecenia ustalasz więc dopiero na miejscu, ramię po ramieniu, bez zmiany składu zestawu.

#showmore#

Po co jest obrót ramion o 280°?

Obrót ramion o 280° pozwala skierować górne piętro kaskady gdzie indziej niż dolne. Każde ramię ustawia się osobno i świeci bezpośrednio, bez składowej górnej, więc sufit zostaje nieoświetlony. O tym, dokąd trafia wiązka, decyduje obrót konkretnego ramienia.

Oś obrotu i sposób blokady potwierdzimy do wybranej konfiguracji, bo dopiero z nich wynika, które kierunki zestaw naprawdę udźwignie. Do obliczeń poproś o krzywą światłości, bo przy ramionach obróconych każde inaczej suma strumieni i tak nic by nie powiedziała.

W jakich konfiguracjach dostarczamy OKI?

OKI dostarczamy w trzech zestawach katalogowych o mocy 72, 96 i 104 W, które różnią się rozpiętością kaskady, czyli liczbą ramion i ich długościami. Ślad na rzucie idzie od 1 000 × 1 500 mm przy najmniejszym zestawie po 1 130 × 2 260 mm przy największym, rozwinięcie w pionie od 550 do 1 020 mm, a masa od 2,8 do 3,2 kg. Cały system da się wykonać też na wymiar, od krótszej linii po rozleglejszą kompozycję.

Liczba ramion i ich długości wyznaczają obrys na rzucie oraz wysokość, na jaką kaskada się rozwinie. Z obu wynika minimalna wysokość wnętrza i to, na jakiej wysokości skończy się dolne ramię, więc przy tym systemie zaczynamy od przekroju wnętrza, a nie od wyboru z katalogu.

Rozstaw między ramionami rozstrzyga dwie rzeczy naraz: jak gęsta będzie kompozycja w widoku i ilu punktów kotwienia zestaw potrzebuje. Przy nietypowej kaskadzie dochodzi decyzja, czy ma być symetryczna, czy ma stopniowo skracać ramiona. Symetryczny zestaw łatwiej zakotwić i łatwiej pod nim ustawić meble; stopniowany wygląda dynamiczniej, ale wymaga dokładniejszego położenia zawiesia względem ścian.

Do jakich wnętrz pasuje kaskada?

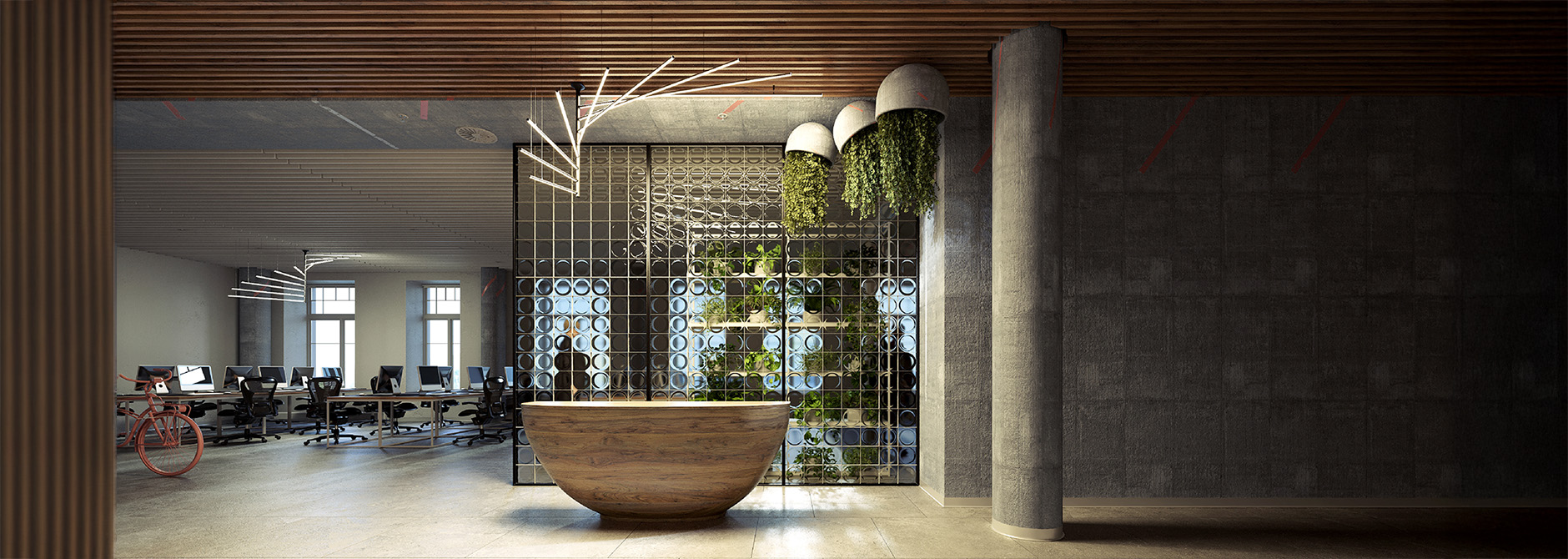

Do wnętrz z wysokimi sufitami, do holi wejściowych, hotelowych lobby i nowoczesnych biur. Sprawdza się tam, gdzie starczy wysokości na wielostopniową kompozycję i gdzie na lampę patrzy się też z dystansu, nie tylko od dołu.

Do sali konferencyjnej kaskada pasuje tylko tam, gdzie sufit jest wyżej niż typowe 2,7 metra; inaczej zabiera wysokość, której potem brakuje nad stołem. W hotelowym lobby i w holu jest natomiast zaletą, że spina wnętrze w pionie i sufitu nie trzeba doświetlać osobno.

Kto zamiast kaskady potrzebuje jednego dużego pierścienia, sięgnie po Duże oprawy oświetleniowe systemu COLMEIA do zawieszenia w przestronnych pomieszczeniach. Linię łamaną z giętego profilu ma Oświetlenie systemu PIKAS – zaprojektujemy i wykonamy na zamówienie.

Jaką barwę światła ma OKI i ile daje światła?

OKI oddaje barwy na poziomie Ra 90, a barwę światła wybierasz z dwóch temperatur, 3000 i 4000 K. Strumień zależy od liczby ramion: najmniejszy zestaw daje 4 490 lm przy 3000 K i 4 750 lm przy 4000 K, średni 5 670 i 6 020 lm, a największy 6 450 i 6 840 lm.

Skuteczność świetlna wynosi więc około 62 i 66 lm/W. Przy kaskadzie dekoracyjnej odpowiada to temu, że jest elementem wnętrza, a nie głównym źródłem oświetlenia powierzchni — oświetlenie podstawowe holu planuj osobno.

Jak OKI kotwi się w suficie?

Zestaw OKI wisi na kotwach sufitowych, a ich rozmieszczenie wynika z rozstawu ramion. Korpus jest z poliamidu, więc na jeden punkt zawieszenia przypada mniejsze obciążenie niż przy dużych aluminiowych lampach marki: cały zestaw waży niecałe trzy kilogramy.

Producent podaje przy tej serii klasę ochronności III, czyli zasilanie bardzo niskim napięciem bezpiecznym. W wersji sieciowej zasilacz jest ukryty w konstrukcji i to ona rozwiązuje podłączenie do sieci.

Na jakie napięcie podłącza się OKI i czym się go steruje?

Podłącza się wprost do sieci 220 do 240 V AC, 50 do 60 Hz, a protokół wybierasz w zamówieniu: DALI, Zigbee albo Matter. Odpowiednie elementy znajdziesz w System sterowania DALI, a całą grupę opraw na magistralę w Lampy DALI.

Każde ramię, które ma się ściemniać osobno, dostaje własny zasilacz z własnym adresem. Liczbę tych adresów podaj w zamówieniu; podział kaskady na grupy ustawimy według projektu jeszcze przed produkcją, żeby zestaw przyjechał gotowy.

Czy kolorowemu piętru wystarczy jeden adres na magistrali?

Wystarczy, jeśli sterowane jest jako urządzenie typu DT8 według IEC 62386-209. Cała strefa kolorowa występuje wtedy na magistrali DALI pod jednym adresem krótkim, a jej składowe ustawia się wspólnie, choć fizycznych wyjść zostaje pięć.

DT6 steruje natomiast jednym wyjściem LED, więc adres wziąłby każdy kanał osobno. Na jednej linii DALI jest 64 adresów krótkich. Kolorowe piętro poprowadzone przez DT6 zabrałoby ich pięć, przez DT8 jeden. Przy kaskadzie, w której każde piętro ma być sterowane osobno, to różnica między 12 a 64 osobno sterowanymi strefami na jednej linii.

Co dostarczymy do konfiguracji?

Do konfiguracji dostarczymy w jednym komplecie dokumentów rozmieszczenie kotew, długości zawiesi i fotometrię wraz z krzywą światłości. Wymiary, masy, moc i strumień są przy zestawach katalogowych znane; przy kaskadzie na wymiar dolicza je produkcja według liczby ramion.

Do tego dodamy materiał do zamówienia: liczbę ramion, ich długości, liczbę zasilaczy i podział na grupy ściemniania. Z tym da się wypisać pozycję do przedmiaru, nie czekając na ofertę cenową. Zamawiamy wprost w polskiej produkcji, więc na układ ramion nie czekasz przez pośrednika.

Pozostałe serie marki znajdziesz w przeglądzie KLUŚ - Official Distributor, której jesteśmy oficjalnym dystrybutorem.

Nie wiesz, ile ramion zmieści się w twoim holu? Wyślij przekrój wnętrza na info@luxifer.pl albo zadzwoń pod +48 22 103 24 57.
