Jak podłączyć oprawkę żarówki?

Aby podłączyć oprawkę żarówki, brązowy lub czarny przewód fazowy (L) przyłącz do styku środkowego na dnie oprawki, a niebieski przewód neutralny (N) do styku połączonego z gwintem. W lampie klasy ochronności I oraz w każdej samodzielnie składanej lampie, która ma metalową oprawkę lub metalowe części, podłącz je dodatkowo do żółto-zielonego przewodu ochronnego (PE). To, który przewód gdzie podłączysz, ma znaczenie dla bezpieczeństwa: przy wkręcaniu żarówki dotykasz palcami jej metalowego gwintu, który powinien być połączony z przewodem neutralnym, nie z fazowym.

Ustawa Prawo energetyczne (art. 54) wymaga, by prace przy urządzeniach i instalacjach elektrycznych wykonywały osoby mające świadectwo kwalifikacyjne, które potocznie nazywa się uprawnieniami SEP. Jeśli podłączasz oprawkę samodzielnie, trzymaj się poniższej instrukcji, a w razie wątpliwości wezwij elektryka z uprawnieniami. Kolory przewodów mają następujące znaczenie:

  • Brązowy, czarny lub szary przewód to przewód fazowy (L).
  • Niebieski przewód to przewód neutralny (N).
  • Żółto-zielony przewód to przewód ochronny (PE).

W starszych instalacjach w suficie kolory przewodów często nie odpowiadają dzisiejszemu oznaczeniu, dlatego nie polegaj tam na kolorze i ustalenie fazy zleć elektrykowi.

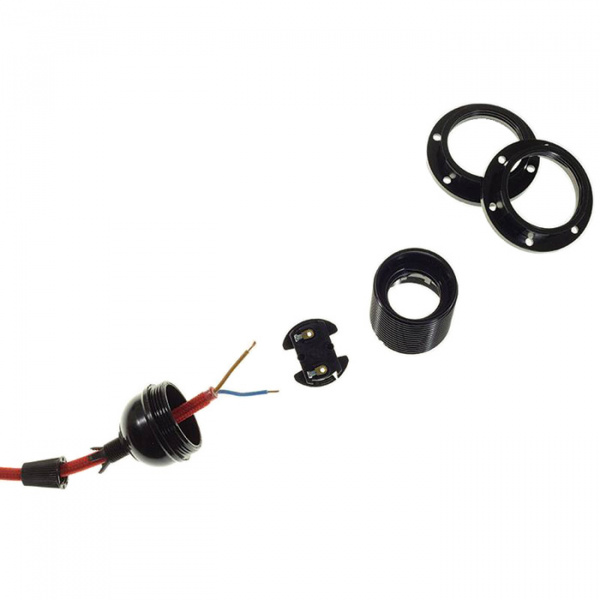

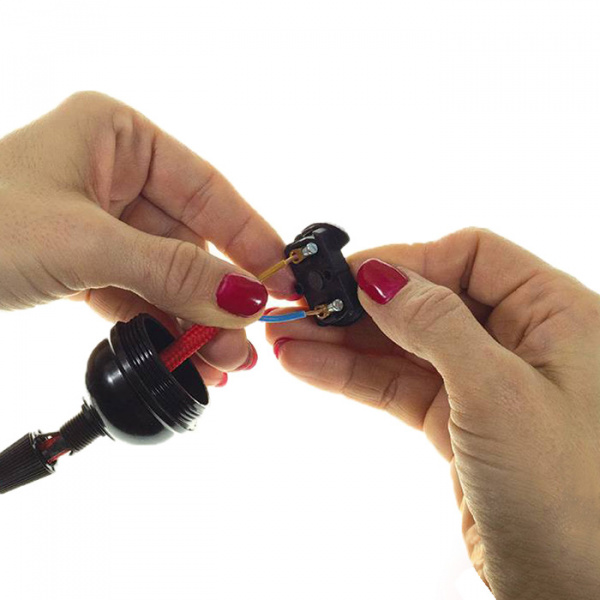

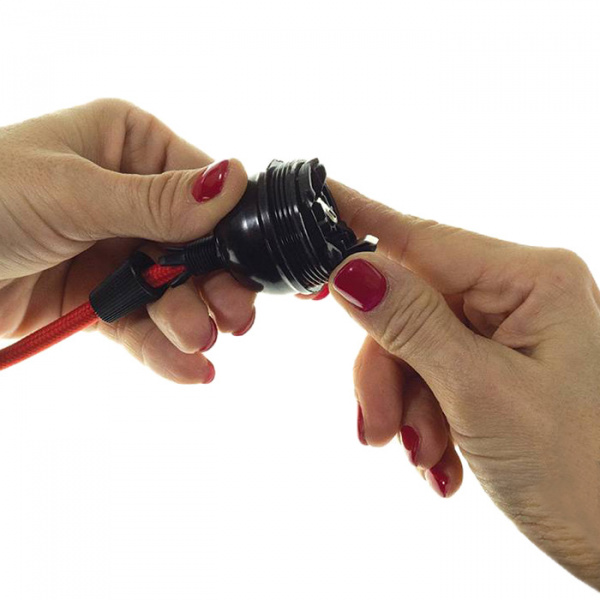

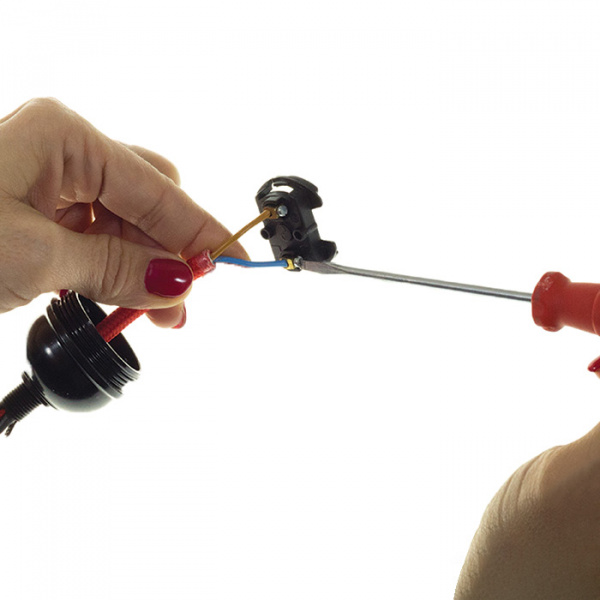

Dłonie podłączają przewody kabla w oplocie tekstylnym do czarnej oprawki E27Dokręcanie śrubokrętem śrubek w zaciskach oprawkiRozłożona oprawka E27 z pierścieniami i przygotowanym kablemSkładanie oprawki E27 na kablu w oplocie tekstylnym

Co przygotować przed podłączeniem oprawki?

Przygotuj dwubiegunowy tester napięcia, śrubokręt i ściągacz izolacji, potem wyjmij wtyczkę z gniazdka albo wyłącz wyłącznik nadprądowy (potocznie „bezpiecznik”) i sprawdź, czy na przewodach nie ma napięcia. Oprawkę na kablu z wtyczką, na przykład w lampie stołowej lub stojącej, podłączaj zawsze z wyjętą wtyczką. W lampie podłączonej na stałe do sufitu postępuj według kroków 2 i 3. Przygotowanie krok po kroku:

  1. Przygotuj dwubiegunowy tester napięcia, śrubokręt płaski i krzyżakowy, ściągacz izolacji, szczypce boczne, a do linki kabla tulejki kablowe i zaciskarkę.
  2. W lampie podłączonej na stałe najpierw sprawdź działanie testera na gniazdku, w którym na pewno jest napięcie, i upewnij się, że je wskazuje, potem wyłącz wyłącznik nadprądowy obwodu, który zasila lampę, i kartką ostrzegawczą na rozdzielnicy zabezpiecz go przed ponownym załączeniem. Samo zgaszenie światła włącznikiem ściennym nie wystarczy, bo jeśli włącznik jest źle podłączony, faza zostaje w lampie także wtedy, gdy światło nie świeci.
  3. Ustaw włącznik na ścianie w pozycji „włączone”, przy włączniku świecznikowym oba klawisze, i testerem sprawdź, czy między przewodami nie ma napięcia. Jeśli tester pokazuje napięcie także przy wyłączonym wyłączniku nadprądowym, nie kontynuuj i wezwij elektryka.
  4. Sprawdź przekrój kabla: kabel do lampy wybierz o przekroju co najmniej 0,75 mm², zwykle 2 × 0,75 mm² lub 3 × 0,75 mm², a stała instalacja w suficie ma najczęściej przekrój 1,5 mm².
  5. Rozróżnij przewody po kolorach i sprawdź, czy lampa ma metalową oprawkę lub inne metalowe części, których możesz dotknąć, na przykład klosz albo konstrukcję. Taka lampa potrzebuje także żółto-zielonego przewodu ochronnego, więc wymaga kabla trójżyłowego 3 × 0,75 mm².

Jak podłączyć oprawkę żarówki krok po kroku?

Przewód fazowy zawsze podłączaj do styku środkowego oprawki, a przewód neutralny do styku połączonego z gwintem. Żarówka świeciłaby także przy odwrotnym podłączeniu, ale wtedy pod napięciem byłby gwint, którego dotykasz przy wymianie żarówki. Sposób jest taki sam dla oprawek E27 i E14:

  1. Rozłóż oprawkę na części: odkręć dolną osłonę i poluzuj śrubki zacisków, przy zaciskach bezśrubowych niczego nie musisz luzować.
  2. Kabel przeciągnij przez osłonę i ewentualnie także przez klosz, zanim podłączysz przewody. Później nie da się już tego zrobić.
  3. Z kabla zdejmij zewnętrzną powłokę tylko na tyle, żeby kończyła się wewnątrz osłony oprawki, a końce przewodów odizoluj na mniej więcej 8 mm, zależnie od długości zacisku. Żółto-zielony przewód zostaw nieco dłuższy, żeby przy wyrwaniu kabla odłączył się jako ostatni. Na linkę zaciśnij tulejkę, żeby nie rozstrzępiła się pod śrubką.
  4. Brązowy lub czarny przewód fazowy (L) podłącz do zacisku, który prowadzi do styku środkowego na dnie oprawki.
  5. Niebieski przewód neutralny (N) podłącz do zacisku połączonego z gwintem.
  6. W metalowej oprawce podłącz żółto-zielony przewód ochronny (PE) do zacisku oznaczonego symbolem uziemienia. Metalowy klosz z naszej oferty uziemia się przez metalową oprawkę, na której jest zamocowany, więc wystarczy mu przewód ochronny podłączony do oprawki. Jeśli oprawka jest plastikowa, a lampa nie ma metalowych części, żółto-zielony przewód kabla trójżyłowego skróć i zaizoluj.
  7. Dokręć śrubki tak, żeby zaciskały odizolowany koniec przewodu lub tulejkę, a nie izolację. Potem delikatnie pociągnij każdy przewód, żeby się upewnić, że nie wysuwa się z zacisku.
  8. Kabel zabezpiecz przed wyrwaniem odciążką w przepuście lub śrubą dociskową w osłonie oprawki, żeby oprawka z kloszem nie ciągnęła za przewody w zaciskach.
  9. Zapas przewodów na późniejszą naprawę zostaw w podsufitce lub w korpusie lampy, w oprawce nie ma na niego miejsca. Złóż oprawkę, wkręć żarówkę i dopiero potem włącz wyłącznik nadprądowy lub włóż wtyczkę do gniazdka i sprawdź, czy lampa świeci.

Rysunek żarówki w oprawce z oznaczeniem przewodu neutralnego N i przewodu fazowego L

Podłączenie plastikowych oprawek do kabla 2 × 0,75 mm²

Podłączenie plastikowych oprawek do kabla 3 × 0,75 mm²

Jakie są rodzaje oprawek?

Oprawki różnią się trzonkiem żarówki, do którego są przeznaczone, i sposobem mocowania w lampie. Najpopularniejsza jest oprawka E27, do której wkręca się zwykłe żarówki z dużym gwintem, a mniejsza E14 służy żarówkom świecowym i żarówkom w kształcie kulki. Do oprawki GU10 żarówki się nie wkręca, tylko wsuwa się ją dwoma bolcami i przekręca. Przewód fazowy i neutralny podłączasz do dwóch zacisków oprawki, w oprawce GU10 często do wyprowadzonych z niej przewodów, a gdy oprawka lub obudowa oczka jest metalowa, podłącz także przewód ochronny. Oprawki według trzonka wybierzesz w kategoriach Oprawki E27 do żarówek z dużym gwintem, Oprawki E14 do żarówek z małym gwintem i Oprawki do żarówek GU10.

Według sposobu mocowania rozróżniamy oprawkę z gwintem na korpusie, na który nakręca się pierścień trzymający klosz, oprawkę z gwintem wewnętrznym (najczęściej M10 × 1) do nakręcenia na gwintowaną rurkę lampy oraz oprawkę z przepustem kablowym do lamp wiszących na kablu. Oprawka z wbudowanym włącznikiem przydaje się w lampach stołowych i kinkietach, w których nie chcesz włącznika na kablu. Także w niej podłącz przewód fazowy zgodnie z instrukcją do zacisku, który prowadzi przez włącznik do styku środkowego. Do wilgotnych miejsc, na przykład pod zadaszenie lub na taras, wybieraj oprawki z kategorii Zewnętrzne oprawki do żarówek, ale ich stopień ochrony IP jest zachowany tylko wtedy, gdy tak samo szczelna jest cała lampa, łącznie z przepustem kabla. Lampa do łazienki musi mieć stopień ochrony odpowiedni do strefy, w której się znajdzie, a podłączenie lampy w łazience i na zewnątrz zleć elektrykowi. Cały asortyment obejmuje kategoria Oprawki do żarówek.

Jak odróżnić gwint E27 od E14?

Liczba po literze E podaje średnicę gwintu w milimetrach: E27 ma gwint 27 mm, E14 tylko 14 mm. E27 znajdziesz w żyrandolach, lampach stojących i większości zwykłych lamp, E14 w mniejszych lampach, małych kinkietach i żyrandolach z żarówkami świecowymi. Jeśli nie masz pewności, zmierz zewnętrzną średnicę gwintu żarówki suwmiarką lub linijką.

Czy mogę użyć przejściówki z E14 na E27?

Przejściówki, czyli adaptera między gwintami E14 i E27, możesz użyć, jeśli żarówka nie przekroczy najwyższej mocy podanej na lampie ani na przejściówce i zmieści się w kloszu. Przejściówki są dostępne w obu kierunkach i zawsze wydłużają żarówkę, więc w ciasnym kloszu żarówka może z niego wystawać albo dotykać jego ścianki. Przejściówka dodaje też kolejne połączenie, które może się poluzować, a lampa o stopniu ochrony IP44 lub IP65 traci z nią ten stopień ochrony.

Z żarówką LED przejściówka jest bezpieczniejsza niż z tradycyjną, bo LED przy tej samej ilości światła pobiera ułamek mocy i znacznie mniej nagrzewa oprawkę. Jeśli jednak składasz lub naprawiasz lampę, czystszym rozwiązaniem jest wymiana oprawki na oprawkę do trzonka Twojej żarówki albo wybór żarówki z trzonkiem, który pasuje do oprawki lampy.

Oprawka ceramiczna, plastikowa czy metalowa?

Oprawka ceramiczna, czyli porcelanowa, wytrzymuje najwyższą temperaturę, plastikowa jest lekka i izolująca, a metalowa jest ozdobna, ale potrzebuje przewodu ochronnego. Oprawkę porcelanową wybieraj więc tam, gdzie źródło światła mocno się nagrzewa, na przykład przy tradycyjnych i halogenowych żarówkach w kloszu bez wentylacji albo w oczkach GU10 z żarówką halogenową. Oprawki plastikowe i bakelitowe mają oznaczenie temperaturowe T z niższą liczbą, ale ich korpus jest izolatorem, więc same przewodu ochronnego nie potrzebują.

Metalowa oprawka to wybór designerski do lamp industrialnych i retro. Metalowy korpus musi być podłączony do żółto-zielonego przewodu ochronnego, więc taka oprawka wymaga kabla trójżyłowego. Oprawki silikonowe stosuje się głównie na zewnątrz i w wilgotnych pomieszczeniach. Drewniana oprawka to zwykle tylko ozdobna obudowa, w której ukryta jest standardowa izolowana oprawka.

Ile watów wytrzyma oprawka?

O tym, ile watów może mieć żarówka w oprawce, decyduje przede wszystkim najwyższa moc podana na tabliczce znamionowej lampy, która bywa niższa niż limit samej oprawki, a w lampie, którą składasz samodzielnie, najwyższa moc podana przy oprawce i przy kloszu. Na oprawce jest wytłoczone lub nadrukowane oznaczenie temperaturowe, na przykład T130 lub T210, a liczba podaje najwyższą temperaturę w stopniach Celsjusza, którą materiał wytrzymuje w pracy ciągłej. Producent lampy podaje z kolei na tabliczce najwyższą moc żarówki, którą wytrzymają klosz, kabel i konstrukcja.

Przy żarówkach LED tego limitu praktycznie nie przekroczysz. Żarówka LED o strumieniu świetlnym około 1 500 lm, czyli świecąca jak tradycyjna żarówka 100 W, pobiera, w zależności od skuteczności świetlnej, od 11 do 15 W i znacznie mniej nagrzewa oprawkę.

Kiedy oprawka musi być uziemiona?

Przewód ochronny jest obowiązkowy w lampie klasy ochronności I, która ma przy zacisku symbol uziemienia, a do klasy I należy też każda lampa z metalową oprawką z zaciskiem uziemiającym. Jeśli składasz lampę samodzielnie i ma ona metalową oprawkę lub metalowe części, których możesz dotknąć, podłącz ją jak lampę klasy I z przewodem ochronnym. Gdyby w środku poluzował się przewód fazowy i dotknął metalu, bez przewodu ochronnego metal znalazłby się pod napięciem, a wyłącznik nadprądowy by nie zadziałał. Żółto-zielony przewód podłącz więc do zacisku oznaczonego symbolem uziemienia na oprawce, a jeśli lampa ma także metalową konstrukcję, również do jej zacisku przewodu ochronnego.

Lampa klasy ochronności II, którą producent oznaczył symbolem dwóch kwadratów, jednego w drugim, jest chroniona podwójną izolacją, więc nie potrzebuje przewodu ochronnego, nawet jeśli ma metalowe części. Gdy wymieniasz w niej oprawkę, załóż znowu oprawkę izolowaną, bo lampę z metalową oprawką trzeba podłączyć jak lampę klasy I z przewodem ochronnym. Jeśli użyjesz do niej kabla trójżyłowego, żółto-zielony przewód skróć i zaizoluj, ale nigdy nie łącz go z przewodem neutralnym. Jak postąpić, gdy w suficie brakuje przewodu ochronnego, opisuje artykuł Jak podłączyć lampę na dwa przewody?

Jaką żarówkę wybrać do oprawki?

Do oprawki pasuje żarówka z trzonkiem, do którego oprawka jest przeznaczona, i o mocy, która nie przekracza wartości podanej na lampie. Do oprawki E27 wybieraj w kategorii Żarówki z dużym gwintem E27, do oprawki E14 w kategorii Żarówki z małym gwintem E14. Do oprawki bez klosza pasuje żarówka filamentowa z widocznym żarnikiem, a do lampy z kloszem żarówka mleczna, która nie oślepia.

Co zrobić, gdy żarówka po podłączeniu nie świeci?

Najpierw sprawdź, czy śrubka w zacisku nie trzyma przewodu za izolację, czy żarówka jest wkręcona do końca i czy nie jest uszkodzona, bo to najczęstsze przyczyny. Postępuj od najprostszego:

  1. Odłącz lampę od napięcia i sprawdź, czy wszystkie przewody trzymają się w zaciskach i czy śrubki zaciskają odizolowany koniec lub tulejkę, nie izolację.
  2. Sprawdź, czy żarówka jest wkręcona do oporu. W starszej oprawce styk środkowy bywa spłaszczony i nie sięga trzonka, więc przy odłączonym napięciu ostrożnie odegnij go o milimetr w stronę żarówki.
  3. Wypróbuj żarówkę w innej lampie. Żarówka LED może się zepsuć bez widocznego objawu, natomiast w tradycyjnej żarówce przepalony żarnik zobaczysz.
  4. Jeśli żarówka w innej lampie świeci, a połączenia trzymają, usterka jest zwykle w samej oprawce, we włączniku lub w przewodzie zasilającym. Pomiar na zaciskach zostaw elektrykowi, bo wykonuje się go pod napięciem.

Gdy żarówka LED po wyłączeniu słabo świeci lub miga, przyczyną bywa podświetlany włącznik albo włącznik, który przerywa przewód neutralny zamiast fazowego. W drugim przypadku lampa pozostaje pod napięciem nawet wyłączona, więc do czasu naprawy wymieniaj żarówkę tylko przy wyłączonym wyłączniku nadprądowym. Oba problemy rozwiąże elektryk, zmieniając podłączenie włącznika lub wymieniając włącznik, a oprawka nie jest ich przyczyną.

Kto Ci doradzi przy wyborze oprawki?

Przy wyborze i podłączeniu oprawki doradzi Ci LUXIFER sp. z o.o. Korzystamy przy tym z doświadczenia grupy Luxifer: jej technicy wykonują oświetlenie wnętrz w Pradze i składają tam lampy na wymiar z oprawek, kabli i kloszy. Z warsztatu grupy Luxifer w Pradze wiemy, że najczęstsze błędy to nie zamiana przewodu fazowego z neutralnym, lecz osłona lub klosz, których zapomniano nawlec na kabel, brak odciążki i metalowa oprawka bez przewodu ochronnego. Dlatego warto przemyśleć całą lampę, zanim zaczniesz cokolwiek przykręcać.

Napisz nam, jaką lampę składasz, a polecimy oprawkę, kabel i żarówkę, które do siebie pasują. Lampy na wymiar, także z profili LED, złożymy w praskim warsztacie grupy Luxifer i wyślemy Ci gotowe. Więcej o nich mówi strona Produkcja opraw z listew profilowych LED i akcesoriów na zamówienie, a gotowe realizacje grupy Luxifer pokazuje strona Pomysły na oświetlenie wnętrz i przestrzeni zewnętrznych. Wyborowi kabla poświęcony jest artykuł Jaki kabel do lampy i montażu opraw oświetleniowych?

Uwaga: Oprawkę podłączaj zawsze odłączoną od napięcia. Przy metalowych oprawkach i metalowych częściach lampy nie zapomnij o podłączeniu przewodu ochronnego. Ingerencję w stałą instalację elektryczną, na przykład wymianę włącznika albo doprowadzenie przewodu ochronnego w suficie, zlecaj elektrykowi. Elektryka wezwij zawsze wtedy, gdy nie rozpoznasz w suficie przewodu fazowego lub kolory się nie zgadzają, gdy tester po wyłączeniu wyłącznika nadprądowego nadal pokazuje napięcie, gdy metalową lampę lub metalową oprawkę podłączasz do wypustu bez przewodu ochronnego, gdy trzeba mierzyć pod napięciem, gdy przewody w suficie są aluminiowe, ułamane lub mają kruchą izolację i gdy lampa ma się znaleźć w łazience lub na zewnątrz.
